即将推出的全新Digilent ADP2440和ADP2450

高速高带宽混合信号示波器，从容应对现代工程挑战。

Analog Discovery Pro 2400 系列扩展了 Digilent 的专业测试和测量产品线，推出了两款基于 USB 的混合信号示波器，专为需要更高带宽、更大内存以及模拟和数字分析之间紧密集成的工程师而设计，而无需使用完整的台式仪器。

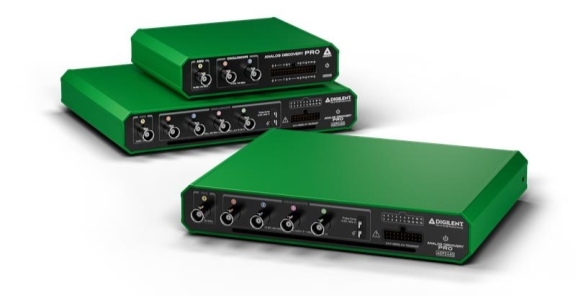

该系列包含两款型号：

Analog Discovery Pro 2440 (ADP2440)
四通道、12 位分辨率示波器，带宽超过 100 MHz，采样率高达 600 MS/s Analog Discovery Pro 2450 (ADP2450)
四通道、8 位分辨率示波器，带宽超过 200 MHz，采样率高达 1 GS/s。

两款设备共享相同的硬件平台、软件环境和 I/O 架构，使教育工作者和工程师能够选择适合其应用的性能配置，同时保持一致的实验室体验。

专为混合信号测量而设计

现代工程系统很少是纯模拟或纯数字的。ADP 2400 系列通过集成以下技术解决了这个问题：

4个前面板BNC 模拟输入接口

• 16个双向数字I/O通道

• 集成任意波形发生器

• 外部触发 I/O

• 深度、可自由分配的内存

这种组合能够在一台仪器内同时进行模拟和数字采集、协议分析、信号生成和长时间捕获。

两款型号均支持参考单端输入，可选择 50 欧姆或 1 兆欧姆输入阻抗，输入范围高达 ±25 V，以及十个硬件输入范围，使用户能够根据测量任务平衡分辨率和动态范围。

模拟性能选项

ADP 2400 系列的关键区别在于每款型号如何平衡带宽和垂直分辨率。

ADP2440：面向分辨率的测量

12 位垂直分辨率

• 100+ MHz 模拟带宽

• 最高可达 600 MS/s 交错采样率

这种配置非常适合对幅度精度、噪声性能和信号保真度要求较高的应用。

ADP2450：面向带宽的测量

8 位垂直分辨率

• 200+ MHz 模拟带宽

• 最高 1 GS/s 交错采样率

该模型针对的是高速数字接口、快速边缘表征以及受益于更高带宽的应用。

两款设备均支持深度缓冲存储器、复杂的触发模式（包括边沿触发、脉冲触发、毛刺触发、超时触发、转换触发和窗口触发）以及高级可视化工具（如 FFT、持久性、眼图、直方图和自定义数学函数）。

集成任意波形发生器

每台 ADP 2400 系列设备都包含一个单通道任意波形发生器，提供以下功能：

14 位分辨率

• ±5 V 输出范围

• 带宽大于 15 MHz

• 采样率最高可达 125 MS/s

该软件支持标准波形、高级调制模式、频率和幅度扫描以及自定义波形。波形发生器可直接与示波器、网络分析仪和阻抗分析仪等仪器集成到 WaveForms 中，无需额外硬件即可实现闭环测量和特性分析工作流程。

数字 I/O 和协议支持

16个数字I/O通道均采用内部时钟控制，可配置用于采集和生成任务。主要功能包括：

内部缩放采样率最高可达 1.2 GS/s

• 可配置的上拉电阻和驱动强度

• 高级数字触发

• 模式生成和数字激励输出

支持的协议分析和生成包括 SPI、I2C、UART、CAN、I2S、LIN、SWD、JTAG、HDMI CEC、SAE J1850 以及其他行业标准接口。这些功能使 ADP 2400 系列非常适合嵌入式系统教学、毕业设计项目和早期产品开发。

双模运行

ADP 2400 系列支持双模式运行，允许两台设备同步运行，组合为一个系统。在此配置下，用户可以访问以下功能：

8个模拟输入通道

• 32个数字I/O通道

• 2个波形发生器输出

自动相位调整和交叉触发功能使多个仪器无需外部同步硬件即可同时运行，这在高级教学实验室和可扩展的教学环境中特别有用。

WaveForms 软件和 SDK

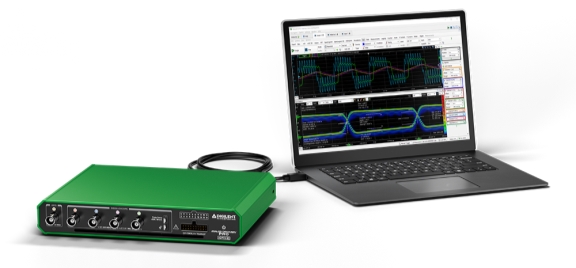

所有设备功能均可通过 Digilent 的 WaveForms 软件进行访问，该软件适用于 Windows、macOS 和 Linux 系统。WaveForms 提供统一的用户界面，既体现了传统的台式工作流程，又支持多台仪器的同步操作。

为了实现自动化和自定义，用户可以使用集成的脚本环境，或利用 WaveForms SDK，使用 C、C++、Python、C# 和其他受支持的语言创建自定义应用程序。这使得可重复测试、硬件在环测试以及与外部系统的集成成为可能。

物理设计与部署

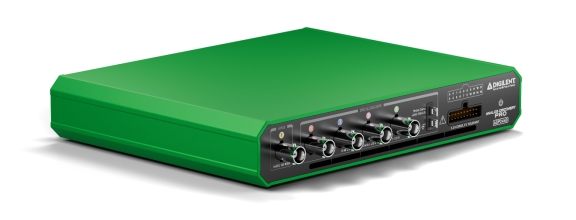

ADP 2400 系列采用金属外壳，既可用于桌面摆放，也可用于壁挂安装。硬件特性包括：

前面板 BNC 接口，用于模拟输入和波形输出

• 后面板 BNC 外部触发连接

• 支持 USB 3.x 数据传输速率的 USB Type-C 连接

• DIN导轨安装支架

• 包含外置电源

这种外形尺寸支持在教学实验室、开发环境和半永久性测试环境中使用。

Digilent 产品系列

在 Digilent 的测试测量产品组合中，ADP 2400 系列介于 Discovery Essentials 设备和更高带宽的 Analog Discovery Pro 5000 系列仪器之间。它面向那些需要比面向学生的工具更高的带宽、更大的内存深度和更强大的 I/O 功能，同时又希望保持基于 USB 平台的灵活性的用户。.

对于学术课程而言，ADP 2400 系列非常适合高年级实验室和项目式课程。对于实践工程师而言，它是一款紧凑型仪器，符合专业测量工作流程。

将于2026年3月16日上线。
