万可瑞特｜渗碳还是渗氮？选对工艺，零件寿命差的不止一倍

很多客户对热处理工艺选型一知半解，渗碳和渗氮都以为只是“表面处理”，似乎差别不大。但实际上，原理不同、适用场景不同、成本差异更是巨大——选错了，零件寿命可能差的不止一倍。

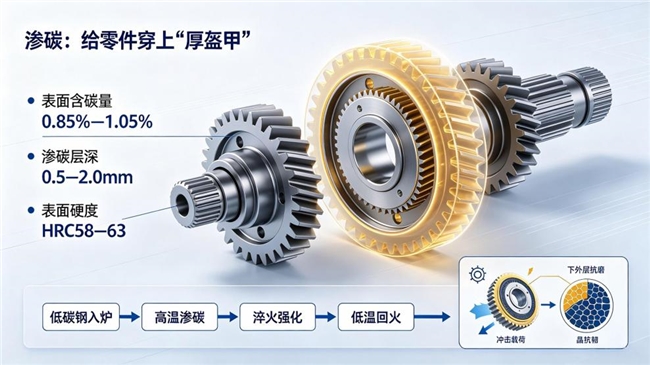

渗碳：给零件穿上“厚盔甲”

渗碳的原理很简单：把低碳钢或低碳合金钢（含碳量一般低于0.25%）放在富碳介质中加热到900-950℃的高温，让碳原子渗入钢件表层，使表面含碳量达到0.85%-1.05%。渗碳层深度主要取决于保温时间，一般每小时可渗入0.2-0.25毫米。

渗碳后的零件还不能直接用，必须经过淬火和低温回火。淬火后表面形成高硬度的马氏体组织，而心部仍然保持低碳钢的韧性和塑性。这就好比给一个人穿上了一层厚厚的盔甲——外面坚硬耐磨，里面依然柔韧抗冲击。

渗碳工艺的典型应用场景是承受重载荷、高接触应力和剧烈磨损的零件，比如汽车和拖拉机中的齿轮、传动轴、凸轮轴等。渗碳层深可达0.5-2.0毫米，像一层厚实的盔甲，能扛得住冲击。

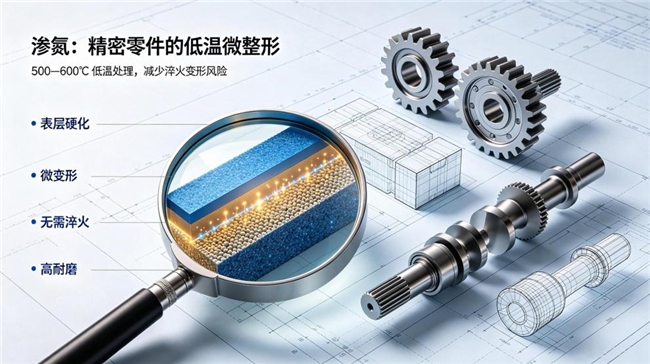

渗氮：精密零件的“低温微整形”

渗氮走的则是另一条路。零件在含氮气氛（常用氨气）中加热到500-600℃——这个温度比渗碳低了近400℃，远低于钢的相变温度。氮原子渗入表层后，与钢中的铝、铬、钼等合金元素结合，形成极硬的氮化物。

渗氮最大的特点是不需要后续淬火。处理完就是硬的，省去了一道工序，也省去了淬火带来的变形风险。由于处理温度低，零件变形极小，特别适合精密零件和形状复杂的工件。

渗氮层深度一般只有0.1-0.6毫米，相对较薄，但表面硬度极高，可达900-1100HV，耐磨性比渗碳件高出70%-80%。渗氮主要应用于高精度齿轮、曲轴、凸轮轴、模具、精密机械零件等要求严苛不变形的场景。

一张表看懂核心区别

对比维度	渗碳	渗氮
处理温度	900-950℃（高温）	500-600℃（低温）
适用材料	低碳钢、低碳合金钢（含碳量<0.25%）	含Cr、Mo、Al等合金元素的钢材
硬化机理	渗碳+淬火，形成高碳马氏体	形成氮化物，无需淬火
表面硬度	HRC58-63	HV900-1100（约HRC68+）
硬化层深	0.5-2.0mm	0.1-0.6mm
变形程度	较大（高温处理）	极小（低温处理）
适用场景	重载齿轮、传动轴、凸轮轴等	精密零件、模具、量具、高精度轴类

选对工艺，寿命和成本天差地别

如何选？关键看零件的实际工况。

如果零件用于重型变速箱、承受冲击载荷，渗碳后0.8mm以上的硬化层加上心部调质韧性，可有效防止齿根断裂。如果零件用于高速轻载场景，渗氮的高硬度和低摩擦系数能显著降低温升和噪声。热处理不是越贵越好，也不是越便宜越划算，越匹配越好。

万可瑞特：帮你选对工艺，少走弯路

万可瑞特深耕热处理领域近二十年，配置了真空淬火、真空渗碳、气氛控制氮化和离子氮化等各类先进的热处理设备和检测设备三十余台套。无论是渗碳还是渗氮，公司都能根据不同材质需求，提供完善且正确的热处理方案。

选错工艺，零件寿命可能差的不止一倍。让专业的人帮你选对方案，少走弯路。

万可瑞特——专业热处理解决方案一站式供应商，帮你把每一分钱都花在刀刃上。

【免责声明】
部分图片字体来源于网络素材，仅做宣传使用
如涉及版权问题，请留言联系我们删除扫码关注我们
联系邮箱：cdwkrt@163.com
销售热线：028-87072771、028-65497252

服务热线：13880367745、17780579832

扩展阅读

• 不止拿到offer！深圳凌犀留学，全周期护航学子留学成长路 2026-08-18 17:17:55
• 2026年汽车零部件循环包装市场深度解析与服务商推荐 2026-08-18 14:54:58
• 北京米扬丽格李振医生南京参会，探求舒铂鼻整形术式规范化共创之路 2026-08-17 17:55:51
• 恒兴股份登陆北交所 湖南北交所上市企业增至9家 2026-08-17 16:50:47
• 预算有限装全屋智能灯光｜2026 值得入手的靠谱灯具品牌 2026-08-17 16:28:55
• 红木家具专业海运包装｜有跨境运输案例的国际搬家公司 2026-08-17 16:12:35
